Perbaiki sendiri layar sentuh Canon EOS M3 Anda yang rusak — panduan singkat
Setelah bertahun-tahun pelayanan yang baik, dan pukulan yang tidak pantas, saya akhirnya merusak layar sentuh Canon EOS M3 saya. Mesinnya bagus, saya tidak benar-benar membutuhkan lebih banyak, tetapi meskipun saya memiliki jendela bidik LCD eksternal, banyak opsi tidak dapat dijangkau saat Anda tidak dapat mengaktifkan antarmuka sentuh.
Tapi saya tidak benar-benar menemukan panduan online. Jadi dengan pengalaman minimalis saya dan beberapa alat, saya tetap menggunakannya. Akhirnya cukup mudah, jadi ini panduan kotor tapi praktis yang mungkin bisa membantu Anda.
Beberapa fakta:
1 — ini akan memakan waktu sekitar 30 menit dari awal hingga akhir
2 — Anda perlu menemukan suku cadangnya (misalnya di Ebay Anda akan menemukan satu untuk beberapa dolar)
3 — Anda memerlukan satu set obeng lintas mikro (hanya satu yang diperlukan, tetapi Anda mungkin juga mendapatkan salah satu dari kit mini tersebut dengan harga yang sama, murah, mungkin berguna lagi, Anda tidak akan pernah tahu)
4 — siapkan selotip gaffer (atau lem kuat non cair yang dapat dilepas), dua atau lebih tusuk gigi kayu yang relatif halus dan padat (akan berfungsi untuk melepaskan dan melepaskan bagian tanpa memar) dan cuci tangan Anda
Bagian yang akan diubah:

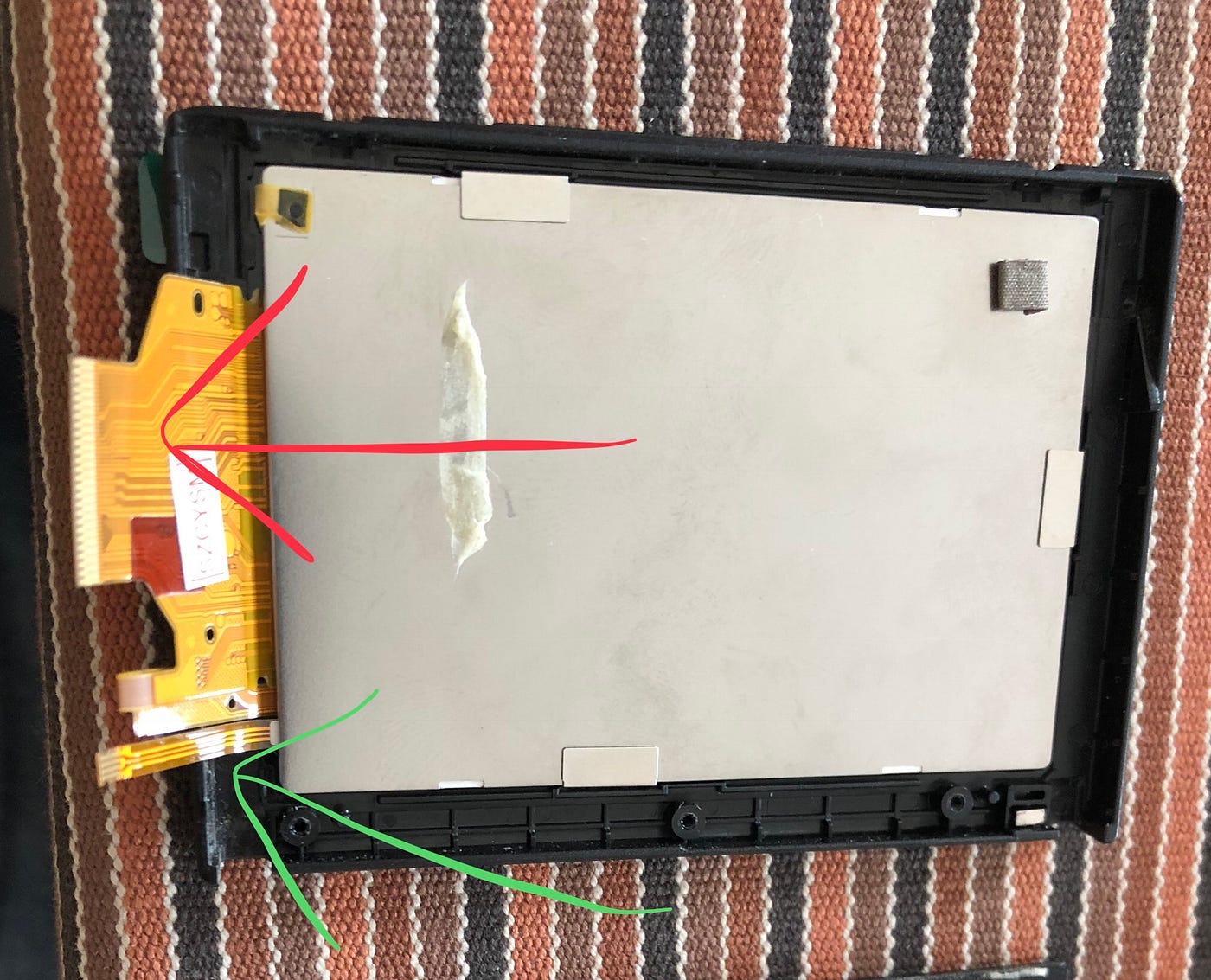

pic 1 — Layar sentuh asli yang perlu Anda ganti memiliki dua konektor pita (panah merah, panah hijau). Itu menempel ke bingkai dari belakang (dari tempat Anda menyentuh layar) tetapi seluruh bagian konektor duduk dan menempel ke bagian dalam elemen bingkai yang hanya dapat diakses dari bawah. Jadi, Anda harus melepaskan barang untuk sampai ke titik ini.
Layar retak asli saya:

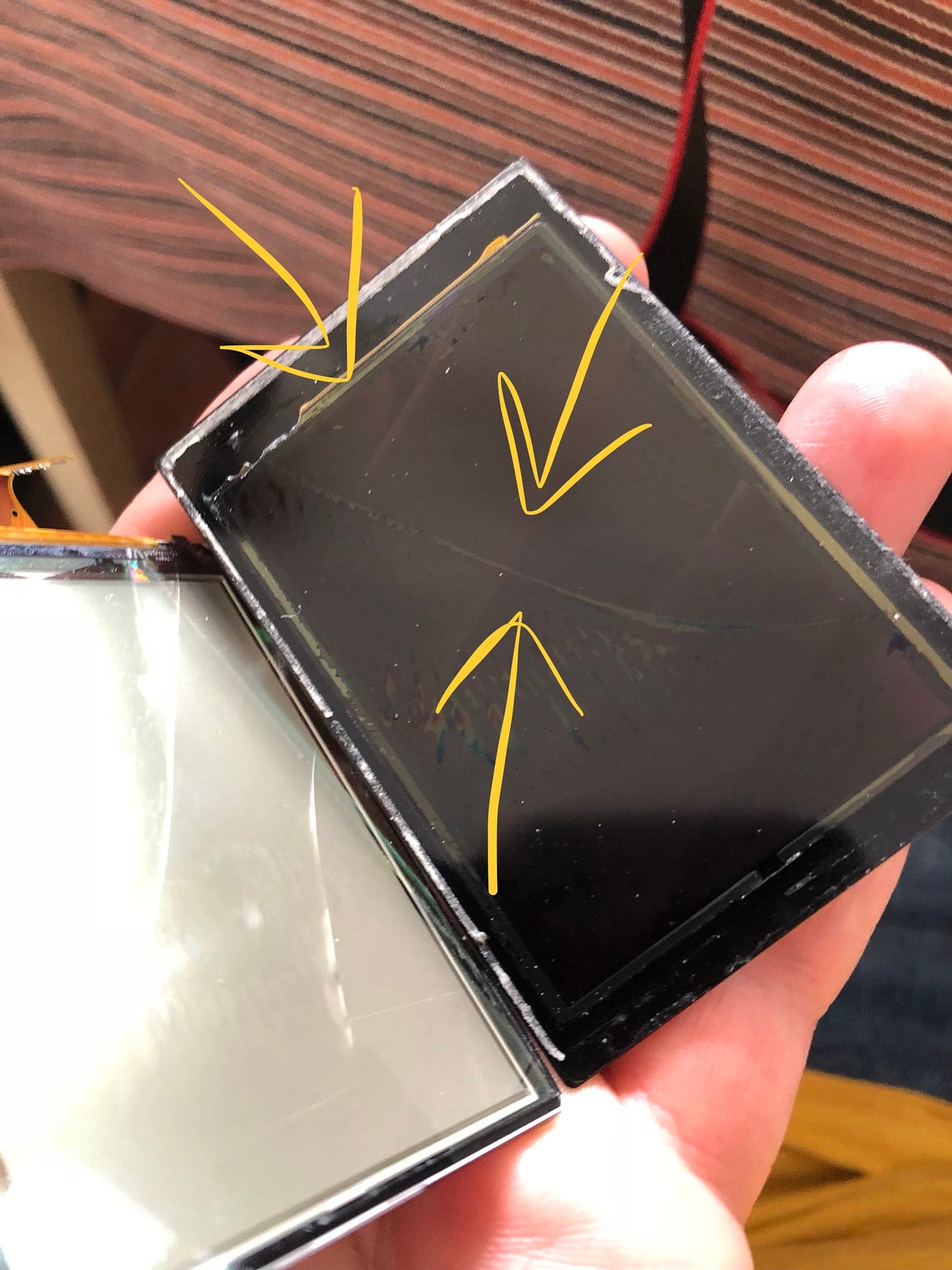

gambar 2 - Saya telah merusak layar saya dengan membuatnya menempel pada peralatan yang sangat padat dan berat di dalam saku ransel yang tidak memadai (celah layar - panah kuning - pada tampilan dalam LCD yang terbuka ini). LCD sebenarnya direkatkan dengan keras ke jendela belakang, dengan mencoba melepaskannya Anda akan mendapatkan apa yang saya dapatkan di sini: pemisahan lapisan di kedua sisi kristal cair…
Mulai dari mana:

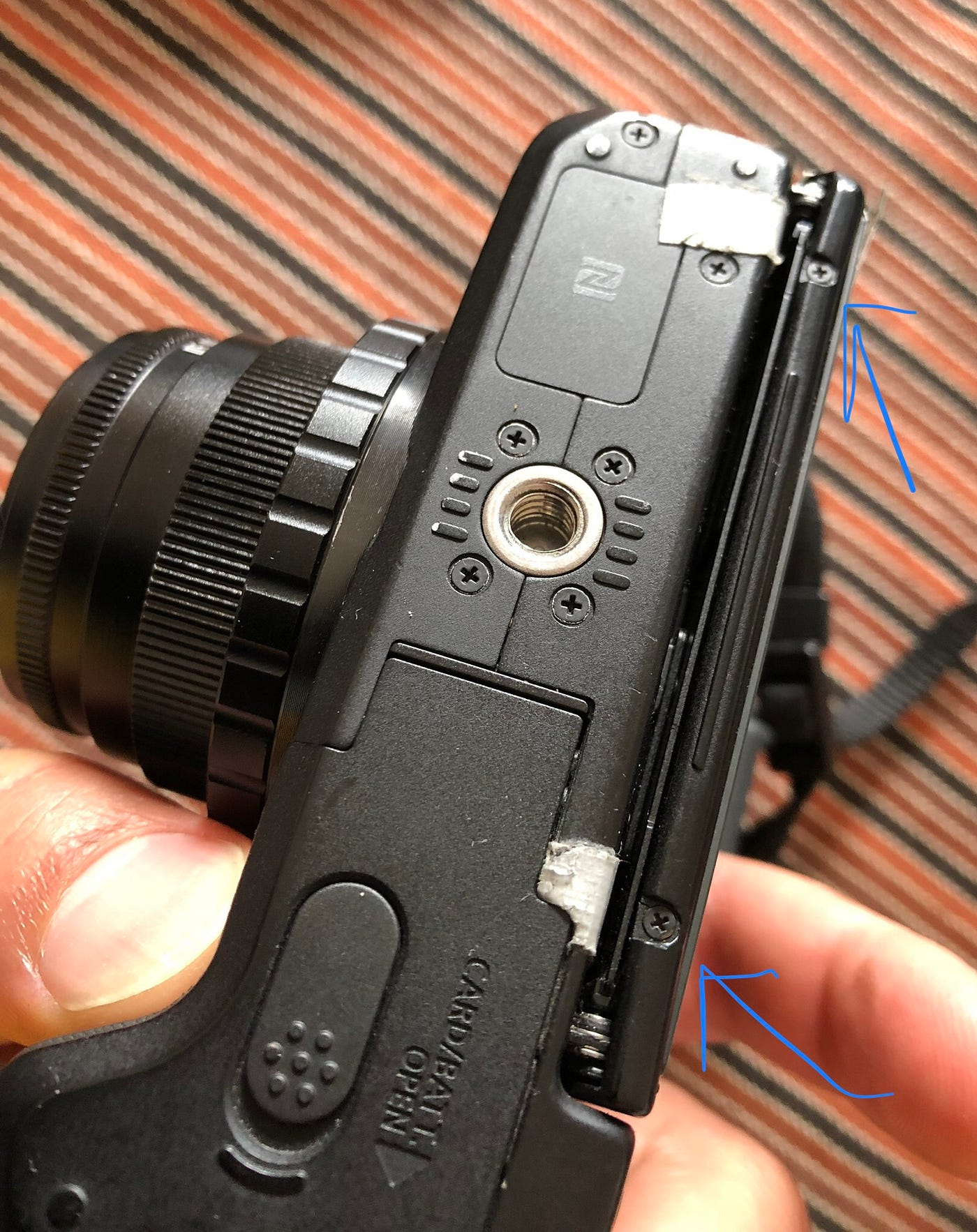

pic 3 — Mulai dengan melepas dua sekrup bawah (mudah).

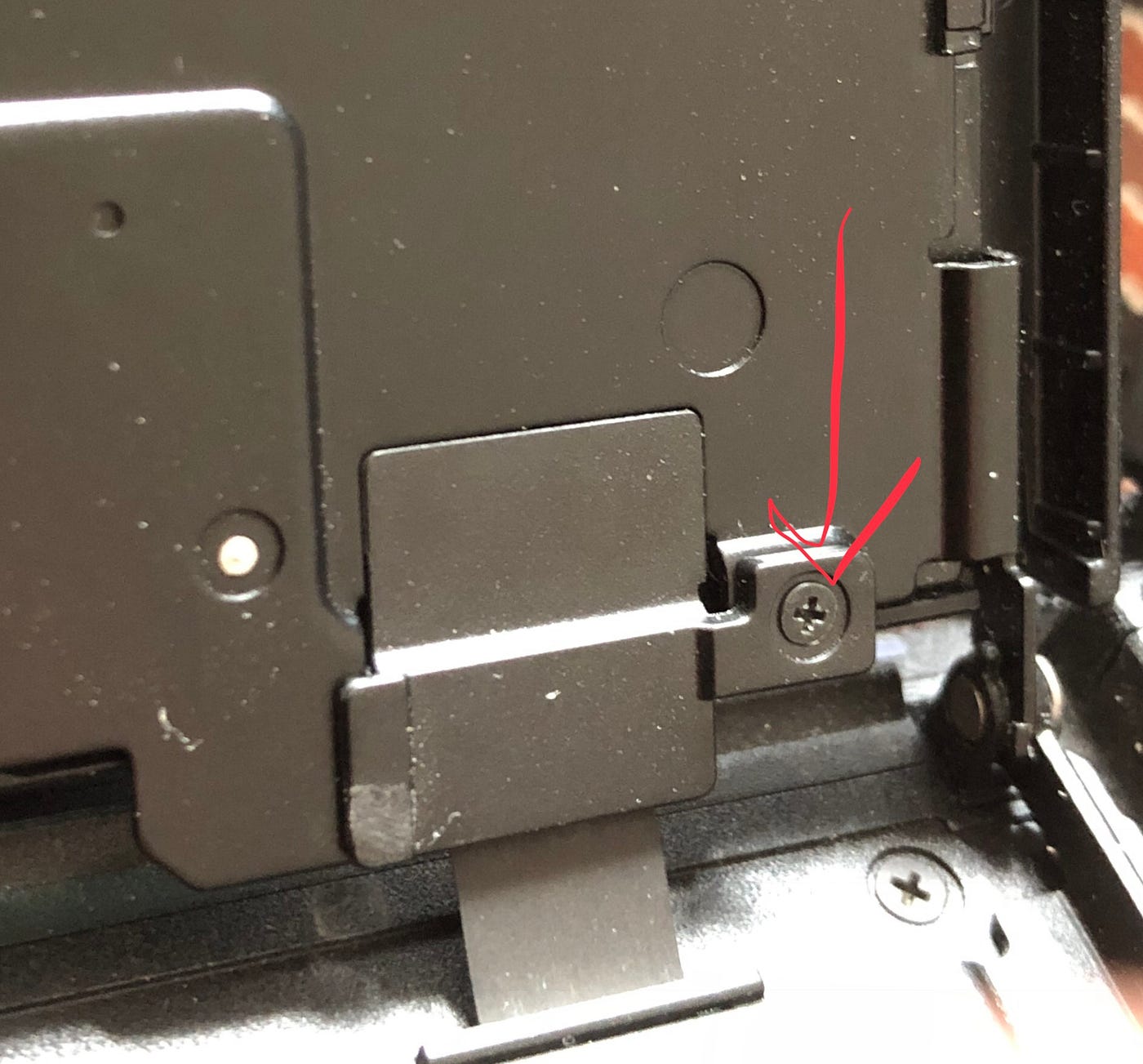

pic 4 — Lepaskan sekrup cache belakang (panah merah — sangat mudah), dan cache.

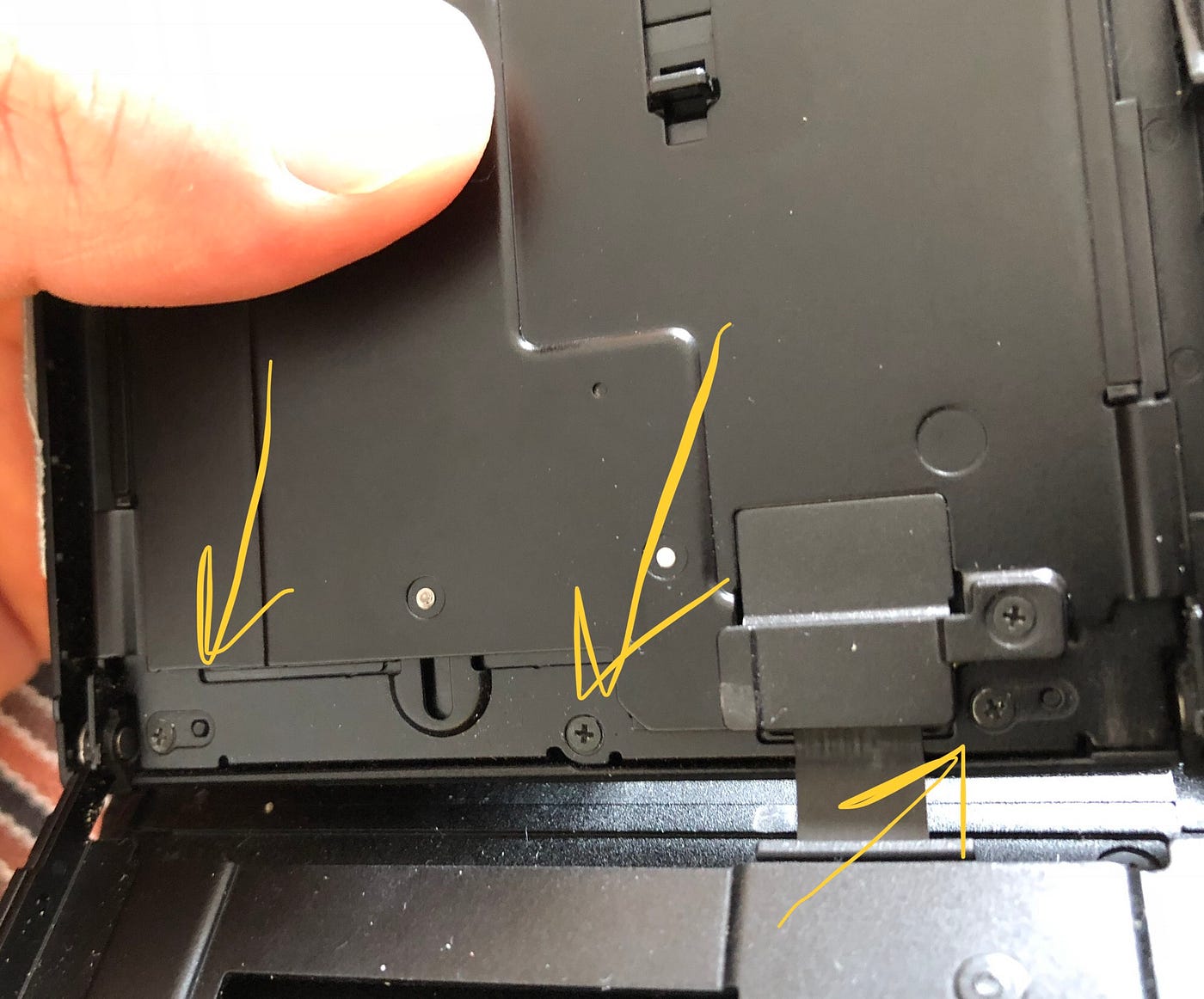

gambar 5 - Geser seluruh layar ke bawah untuk membuka tiga sekrup kecil di bawahnya dan buka tutupnya (cukup mudah - panah kuning).
pic 6 — Di sini, keempat sekrup memungkinkan Anda membongkar layar dengan relatif mudah. Namun, lengan mekanis tidak dapat dibongkar, jadi berhati-hatilah untuk tidak membengkokkan konektor dan berhati-hatilah dengan bagian-bagiannya untuk memahami hubungannya.

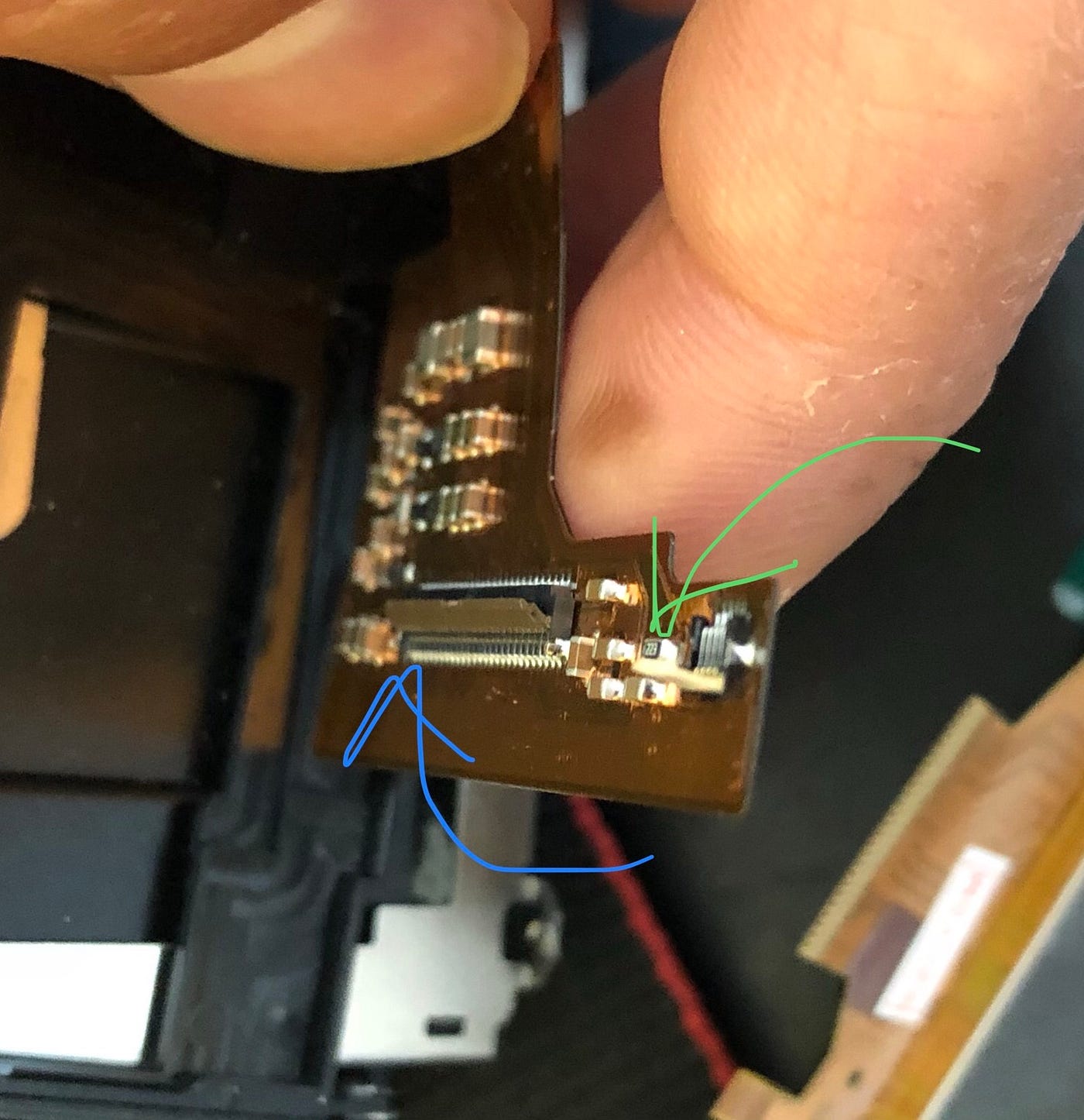

gambar 7 — Untuk melepaskan bagian layar sentuh dari pita lebar sisi kamera (terlihat di sini tanpa layar — jangan lepaskan dulu), Anda perlu membalik penjepit plastik putih mengikuti panah hijau (mudah dengan kuku), dan lembut yang coklat mengikuti panah biru (menggunakan ujung tusuk gigi kayu). Keduanya di sini terbuka, sehingga memungkinkan konektor pita dengan mudah meluncur keluar.

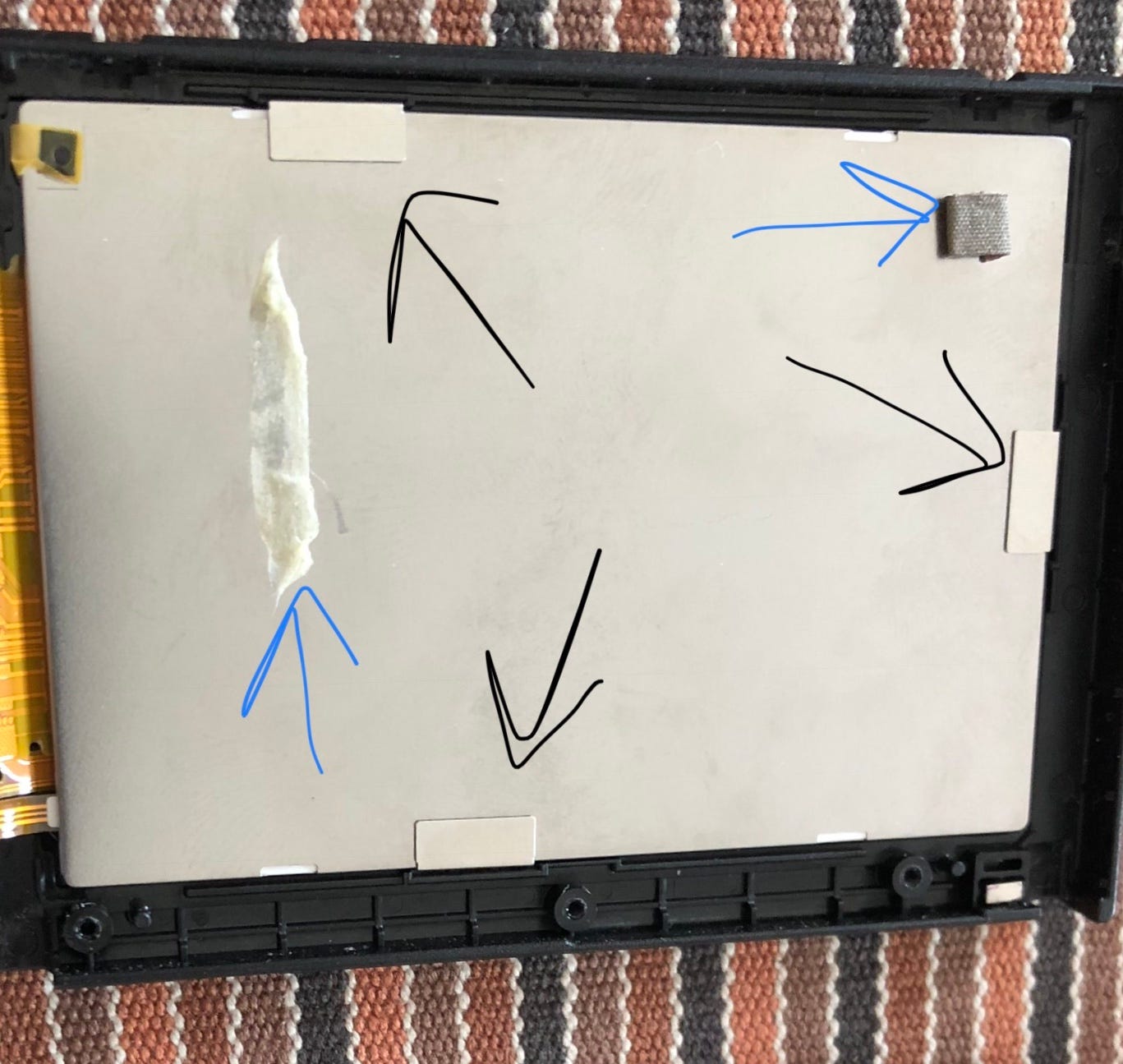

gambar 8 — Untuk melepaskan layar dari pita sisi kamera, setelah Anda melepaskan kedua konektor pita layar, Anda harus melepaskan pita lebar sisi kamera dengan sangat hati-hati dan progresif dari pita perekat yang mendasarinya (panah biru kiri). Jangan terlalu mengotak-atik selotip itu karena Anda bisa menempelkannya ke layar baru. Hal yang sama dengan beberapa jenis bagian isolasi (panah biru kanan), yang dapat Anda lepas dan pasang kembali. Ada beberapa adaptor kecil yang sepertinya tidak berfungsi banyak (panah hitam), tetapi Anda juga dapat menyesuaikannya kembali ke layar baru jadi berhati-hatilah.

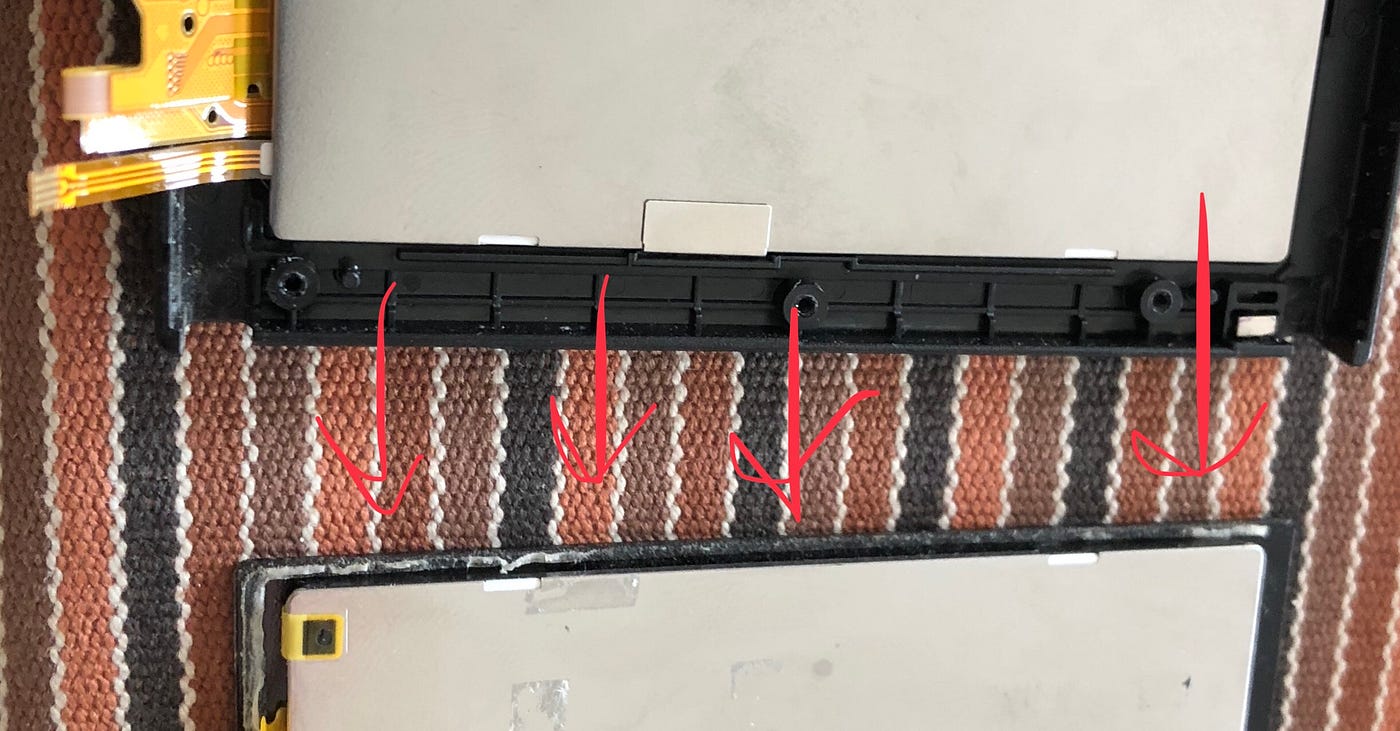

gambar 9 - Mendorong layar keluar dari bingkai secara perlahan akan melepaskan pita lem (panah merah) dari layar aslinya (terlihat di bawah tanpa bingkai, layar baru ada di atas). Sekali lagi, menggunakan tusuk gigi secara perlahan dapat membantu Anda menjaga semuanya tetap utuh. Tempatkan layar baru di dalam bingkai dengan menggunakan kembali apa yang Anda bisa dari pita lem itu, atau tambahkan lem sendiri (saya tidak melakukannya, tetapi melakukan trik gaffer yang tidak estetis yang akan saya tunjukkan di bagian akhir).

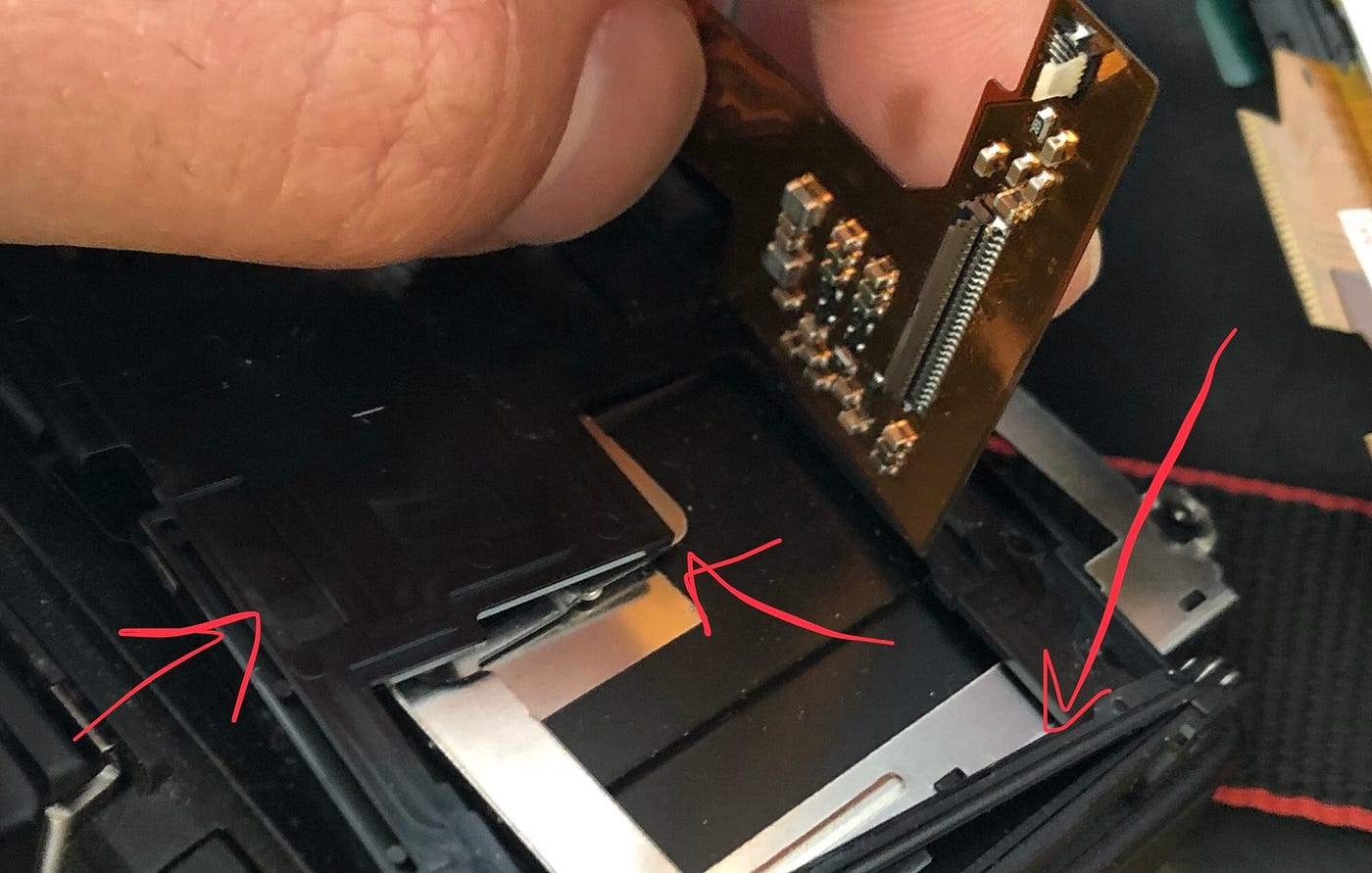

gambar 10 — Berhati-hatilah karena ada semacam pemandu/bingkai plastik yang terlepas di antara bingkai logam yang diartikulasikan dan layar Anda (panah merah). Simpan saja di sana, ada satu pin plastik di salah satu sudut yang akan memandu Anda memasangnya kembali saat menutup layar. Ganti konektor pita layar baru di dalam portnya dan tutup klem (gerakan terbalik dari yang ada di gambar 7).

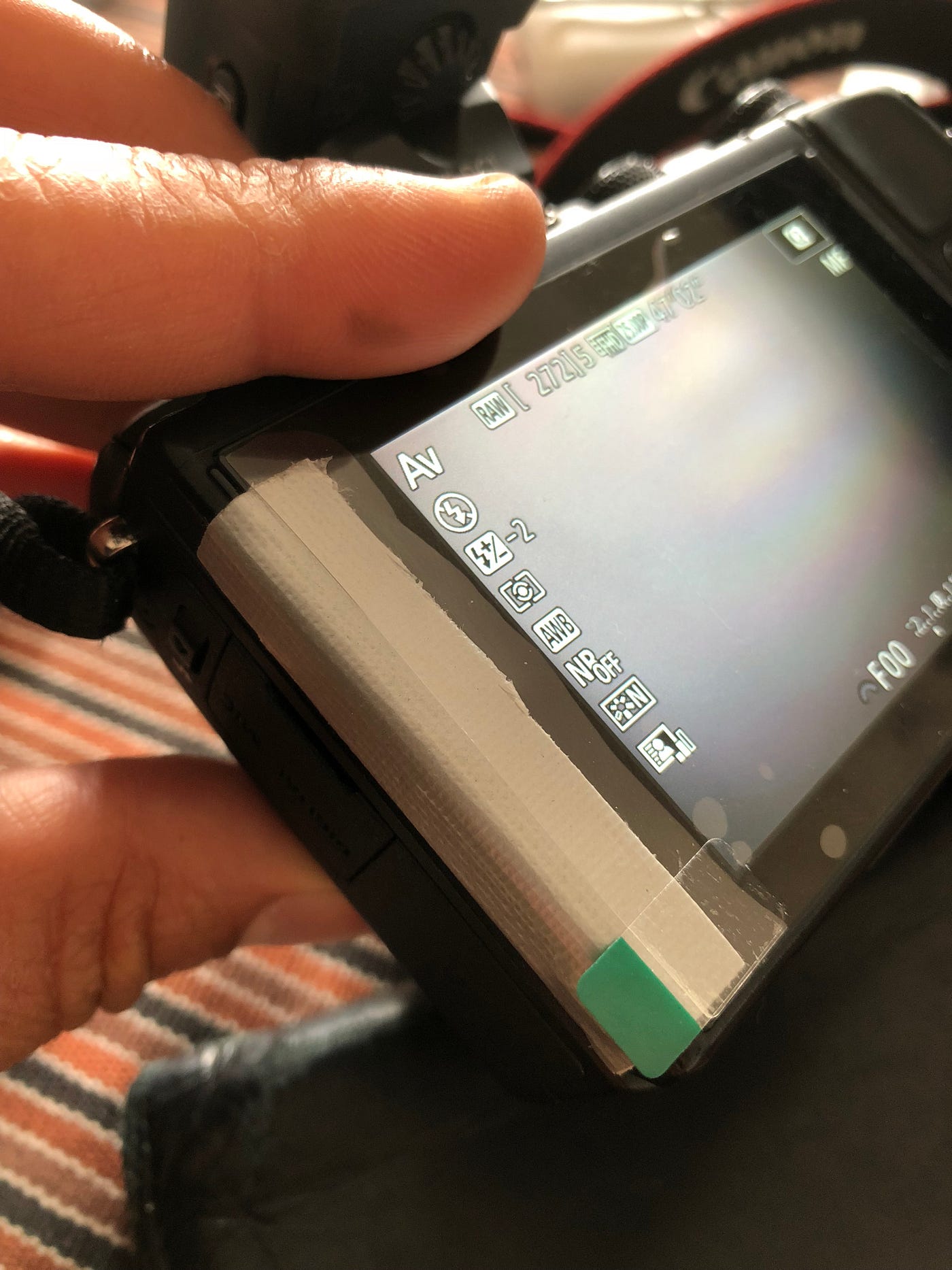

pic 11 — Pasang kembali semua sekrup dan hidupkan kamera. Tadaa! Jika layar tidak dapat menahan dengan baik, ada beberapa permukaan ekstra di kedua sisi untuk Anda gunakan dengan selotip; ya ini benar-benar jelek, tapi tetap bagus! ;) .
Semoga panduan ini akan membantu Anda membuat M3 Anda berfungsi penuh kembali!
Jangan ragu untuk berkomentar atau mengusulkan penyempurnaan.
